中型锅炉软化水系统选型参数表

作者:北京中天恒远 发布于:2015-02-26 10:19浏览量:

    对于更大的供水需求(如市政、电厂或工业生产用水等),普通的多路阀系统已难以达到要求,单纯采用多台设备并联运行会增加占地、基建和设备投资。本公司采用美国Osmonics/AutotrolAquamaticFLECK等公司的先进技术及原厂部件设计了ZK系列大流量软化水系统,其单罐产水量自30~170t/h,系统总产水量可达1500t/h以上。此类系统可以采取模块化方式组合,对于更大水量的需求,仅通过简单的组合即可达到。
  集成阀系统采用AutotrolFleck公司的大口径集成多路阀,并在必要时配合旁通管及辅助吸盐器,进出水口径2.5-3",配用树脂罐直径1200~1500mm,单罐产水量比较大可达55~60t/h,系统产水量30~150t/h
  目前大型系统已经实现逆流再生,系统设计及成本均没有特别的变化。

一、

ZK系列中型软化水系统规格表

型 号

处理量
(t/h)

罐径
(mm)

树脂
(Kg)

盐耗
(Kg)

外形尺寸(m)
长××

运行方式

ZK-6T

4-8

Ф600

300

37

1.6×1.3×2.6

单罐时间控制含盐阀及再生无硬水装置

ZK-10T

8-12

Ф800

600

74

1.6×1.3×2.6

ZK-15T

13-16

Ф900

900

120

2.0×1.5×2.6

ZK-20T

16-22

S-1000

1000

125

2.6×1.5×2.6

ZK-25T

22-27

S-1200

1500

198

3.0×2.0×2.8

ZK-6Q

4-8

Ф600

300

37

1.6×1.3×2.6

单罐流量控制含盐阀及出水口电磁阀剩余水量、瞬时流量、再生剩余时间显示

ZK-10Q

8-12

Ф800

600

74

1.6×1.3×2.6

ZK-15Q

13-16

Ф900

900

120

2.0×1.5×2.6

ZK-20Q

16-22

S-1000

1000

125

2.6×1.5×2.6

ZK-25Q

22-27

S-1200

1500

198

3.0×2.0×2.8

ZK-6D2

4-8

Ф600

600

75

2.6× 1.3×2.6

双罐流量控制,一用一备。自动切换,不需用电磁阀。剩余水量、瞬时流量、再生剩余时间显示

ZK-10D2

7-12

Ф800

1200

150

3.2× 1.3×2.6

ZK-15D2

13-16

Ф900

1800

240

4.0×1.5×2.6

ZK-20D2

16-22

S-1000

2000

250

4.0×1.5×2.6

ZK-25D2

22-27

S-1200

3000

400

4.5×2.0×2.8

ZK-6E2

8-15

Ф600

600

75

2.6× 1.3×2.6

双罐流量控制,同时运行自动切换,不需用电磁阀。剩余水量、瞬时流量、再生剩余时间显示

ZK-10E2

12-20

Ф800

1200

150

3.2× 1.3×2.6

ZK-15E2

25-30

Ф900

1800

240

4.0×1.5×2.6

ZK-20E2

30-40

S-1000

2000

250

4.0×1.5×2.6

ZK-25E2

40-50

S-1200

3000

400

4.5×2.0×2.8

ZK-10D3

12-20

Ф800

1800

225

4.2×1.3×2.6

三罐流量控制,两用一备自动切换,不需用电磁阀。剩余水量、瞬时流量、再生剩余时间显示

ZK-15D3

25-30

Ф900

2700

360

5.2×1.5×2.6

ZK-20D3

30-40

S-1000

3000

375

5.2×1.5×2.6

ZK-25D3

40-50

S-1200

4500

600

6.0×2.0×2.8

ZK-10E3

25-35

Ф800

1800

225

4.2×1.3×2.6

三罐流量控制,同时运行自动切换,不需用电磁阀。剩余水量、瞬时流量、再生剩余时间显示

ZK-15E3

35-45

Ф900

2700

360

5.2×1.5×2.6

ZK-20E3

45-60

S-1000

3000

375

5.2×1.5×2.6

ZK-25E3

60-75

S-1200

4500

600

6.0×2.0×2.8

二、

ZK系列顶装式中型软化水系统




三、

ZK系列中流量软化水设备安装尺寸表(mm)

型 号

罐径

盐箱

进水管

出水管

进出管

设备高

ZK-6T

ZK-6Q

ZK-6D2

ZK-6E2

Ф600

750

DN40

DN40

2400

2200

ZK-10T

ZK-10Q

ZK-10D2

ZK-10E2

Ф800

1000

DN40

DN40

2500

2400

ZK-15T

ZK-15Q

ZK-15D2

ZK-15E2

Ф900

1250

DN50

DN50

2800

2700

图片6.jpg注:1.上图为双罐系统,单罐系统没有右侧交换罐,双罐系统没有电磁阀;
  2.配用标准底座时,设备进出口均已安装好,相对位置没有明显改变;
  3.建议进水口加装Y型过滤器或其他过滤器(由用户自购)
  4.ZK-3E2ZK-4E2ZK-5E2系统的进出水管径均为DN40    当采用FLECK的集成阀及控制器时,双罐系统的组成及外观与上述情况略有差异,其基本组成如下图所示,其主要特点是:顶装,FLECK的中型及小型系统均采用顶装安装方式;单头双罐,由一只控制器和多路阀同时控制两只罐体,所以其树脂罐的间距及位置要求较严格。

四、

ZK系列中型软化水系统(侧装单罐)


五、

ZK系列中型软化水系统(侧装双罐)


六、

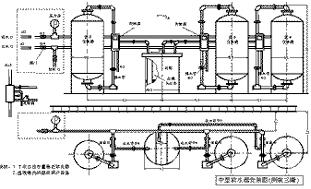

ZK系列中型软化水系统(侧装三罐)


七、

ZK系列侧装式中型软化水系统安装尺寸表(mm)

项 目

Φ1

Φ2

Φ3

Φ4

H1

H2

H3

S1

S2

S3

S4

ZK-20T/Q

1000

1250

Dg50

Dg50

Dg40

Dg20

2600

1840

1500

1450

1150

250



ZK-20D2/E2

1000

1500

Dg50

Dg50

Dg40

Dg20

2600

1840

1500

1550

1150

250



ZK-25T/Q

1200

1500

Dg50

Dg50

Dg40

Dg20

2600

1840

1500

1550

1150

250



ZK-25D2/E2

1200

1500

Dg50

Dg50

Dg40

Dg20

2600

1840

1500

1550

1150

250



ZK-20D3/E3

1000

1200

50

50

32

25

2600

1800

1500

1600

1250

300

1400

ZK-25D3/E3

1200

1500

65

65

32

32

2600

1800

1500

1800

1400

400

1600

注:1.图示为标准侧装式系统,随技术改进管路可能略有变化,安装尺寸不受影响
  2.部分型号不需要电磁阀,以发货清单为准。
