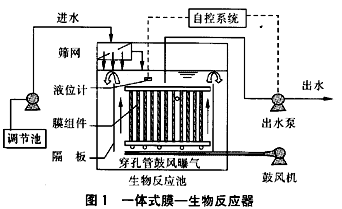

一体式膜—生物反应器处理医院污水的工程设备的内部构造见图1，设计处理能力为20m³/d。

　　整个装置主要由生物反应【生活污水处理设备】池和膜组件组成。生物反应池采用好氧完全混合式活性污泥反应池，有效容积为6m³，设有隔板将其分为大小相等的两个池子，内置聚乙烯中空纤维膜组件24块，每块膜组件的面积为4 m²，膜总面积为96m²。膜组件下设有穿孔管曝气，曝气量控制在80～90m³/h。中空纤维膜采用间歇运行，抽吸频率为开13 min，关2 min。压差计用于监测膜过滤压力的变化。液位计控制活性污泥反应器液面的恒定。流量计用于测定膜出水的流量。

　　接种污泥取自北京高碑店污水处理厂二沉池回流污泥。污水先流入调节池，然后由泵提升经细筛网过滤后进入膜—生物反应器。在反应器中，污水中的有机物主要被微生物分解，混合液在泵的抽吸作用下，经膜过滤后得到处理水。
