【收藏】国内地下污水处理厂技术工艺路线盘点

作者:北京中天恒远 发布于:2018-01-25 10:02浏览量:

  随着城镇化建设步伐的加快,我国土地资源愈加紧缺,可节省地上空间、减少环境影响的地下污水处理厂逐渐成为业界关注的热点。清华大学环境学院副院长/教授王凯军曾展示了一组数字,到现在为止,我国运行的地下污水处理厂可能超过了10座,在建的有30座,并且规模越来越大。但是,通风、除臭、安全性及升级改造空间限制也给地下污水处理厂建设带来挑战。

  如何解决难题,真正实现环境友好、资源节约?E20环境平台梳理了目前产业界典型地下污水处理厂建设案例,供行业参考。

  昆明第十污水处理厂:膜生物反应器(MBR)污水处理工艺

  2013年7月,昆明市第十污水处理厂正式投入运营。该项目采用集成式、集约化设计理念,选用由碧水源膜生物反应器(MBR)污水处理工艺,总投资7亿多元, 处理规模为15万m3/d,服务面积20.45km2,服务人口43万人。出水水质优于国家标准《城镇污水处理厂污染物排放标准》 (GB18918-2002)一级A标准。

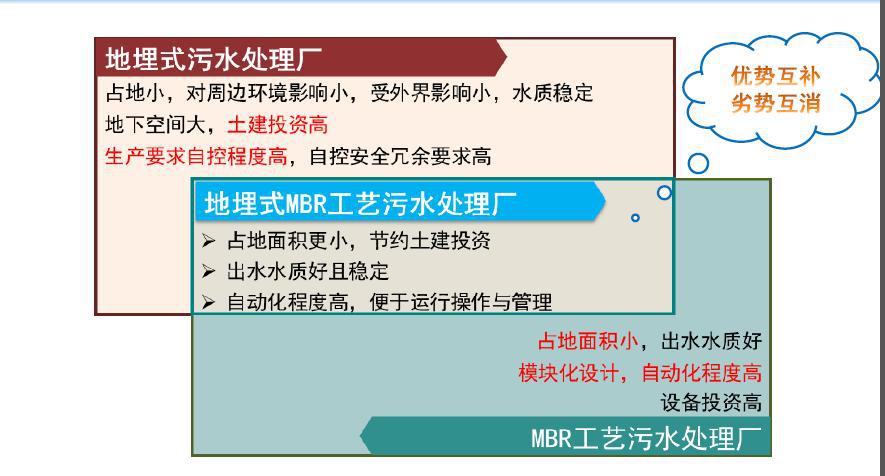

  MBR技术有两个优点——出水水质好,节省占地。地下污水处理厂和MBR技术的结合是优势互补、劣势互销的模式。地下污水处理厂埋深大,土建投资高,恰好MBR节省土建,从而降低了成本。






  昆明市第十污水处理厂不仅是全国处理规模比较大,也是西南地区首座投入运营的地下式污水处理厂,该项目由滇投公司与北京碧水源科技股份有限公司采用BT合作模式建设,随着该污水处理厂的正式运行,每年将为昆明提供再生水近6000万m3。

  北京稻香湖再生水厂:分段进水A2O脱氮除磷技术

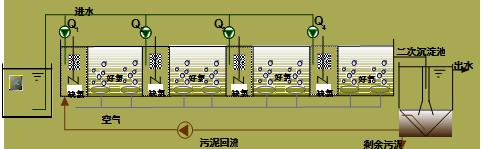

  北京稻香湖再生水厂日处理规模16万吨,占地面积4.47公顷,服务面积约34.5km2 ,出水“准IV类地表水”标准,是北方地区比较大的地下式污水处理厂和再生水厂。该项目主要技术是分段进水A2O脱氮除磷技术,本厂处理污水以四类水体为主,存在碳源不足的问题,A2O脱氮除磷技术一定程度上解决了这个问题。同时项目采用了矩形周进周出沉淀池、多级多段生物除臭技术、水源热泵热能回收技术、精确曝气和精确加药的技术。






  该项目目前已经建设完成,正在调试阶段。项目建成后对周边生态环境改善、居民公共服务改善、文化带动都起到了很好的作用,同时承载了北控水务总部高端科技研发使命。

  深圳布吉污水处理厂:A2O活性污泥-生物膜法共池工艺

  深圳布吉污水处理厂建于2008年4月,是全国首座地下式污水处理厂,设计规模20万m3/d,日处理比较大负荷26万m3/d,尾水排放为一级A标准,服务人口为45万人,总投资(厂区内)5.9亿元,荣获中国建设工程鲁班奖(国家优质工程)。

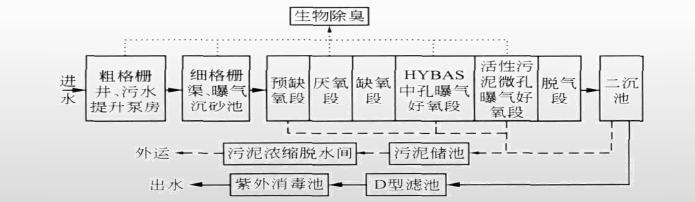

  该项目采用A2O活性污泥-生物膜法共池工艺(HYBAS)(HYBAS:是生物膜与活性污泥的复合工艺,它具有活性污泥工艺和流动床TM生物膜(MBBRTM)工艺的优点,将两者有机的结合在同一池中)。具体工艺流程见下图。






  肖家河污水处理厂:“A2O-节能MBR”工艺

  肖家河污水处理厂建成于2002年,是北京市首家由民营企业投资建设的BOT项目。2013年,北京市“ 污水治理三年行动方案”正式发布,提出升级改造要求,即在不新增占地的情况下,将日处理规模由2万吨提高到8万吨,改造后出水水质由原来的一级A提高到2012年7月发布的北京市地标中的B标准,其中主要指标满足地表水IV类水体标准,可提供优质、安全的再生水源,实现了“不增加一寸土地,处理能力增四倍,升级改造不停运”的目标。

  改造后污水处理主体工艺采用“A2O-节能MBR”工艺,比传统MBR工艺节省膜曝气能耗1/3以上,出水采用臭氧紫外联合氧化消毒方式,并设有臭气收集与生物除臭装置。所有构筑物均建于地下,生产性建筑物及办公、生活区统一建于地上,对环境的有害影响降至比较低,建成后厂区绿化率大于30%。项目的建设可为提标扩建需求迫切、但用地紧张的污水处理厂提供借鉴。






  贵阳青山再生水厂:改良A2/O(JHB)工艺

  贵阳青山再生水厂处理规模为5万m³/d,采用改良A2/O(JHB)工艺。

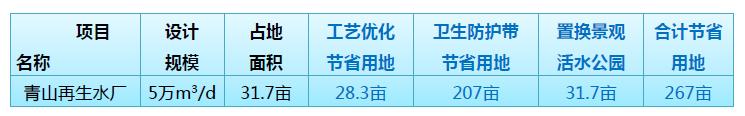

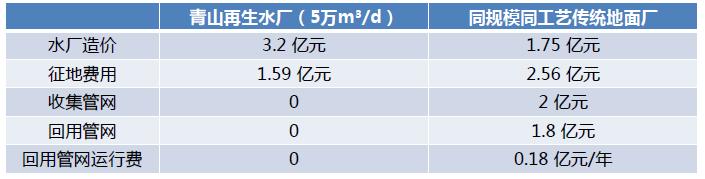

  主要出水水质指标(COD、氨氮、TP)达地表水IV类水体水质标准,其余指标达一级A标准,出水用于南明河生态补水。地面配套建设活水公园一座,及西南地区座水环境保护科普教育基地。该厂建设具体数据见下表。









  国内产业界对于地下污水处理厂的建设仍在不断探索中,“2015(第七届)上海水业热点论坛”将于9月11-12日在上海同济大学召开,论坛设置专题环节关注地下污水处理厂建设,届时,张悦、张辰、王凯军等专家及业内优秀企业代表将齐聚一堂,分享更多地下污水处理厂建设的思考与探索!
